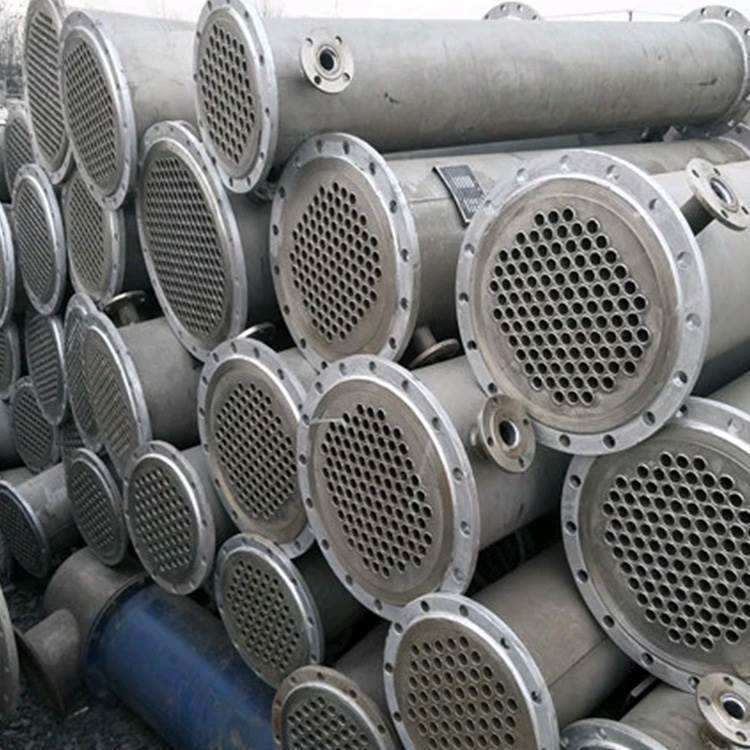

關于二手列管式冷凝器中換熱管的排列形式介紹，針對列管式冷凝器來講，選擇正三角形的排列方法在總體總體設計上面較為緊湊型，并且在殼徑內可排列較多的管道，且熱傳導效果不錯，但管外清理比較難。而正方形排列，管外清理便捷，適用殼程中的液體易積垢的狀況，其熱傳導實際效果較正三角形差些。

比較好的管教排列種類理應能在罩殼內放進盡可能多的自來水管。換熱管在簡體上的排列方式常見的有四種，即正三角形排列(排列角為30°)、轉角正三角形排列(排列角為60')、正方形排列(排列角為90')、轉角正方形排列(排列角為45°)。

正三角形的一邊與注入垂直，是較為常見的種類。因?yàn)閾Q熱管間距一樣，故在一樣筒體總面積上可排列較多的管數，與正方形排列較為，傳熱系數較高，可節省大約15%的筒體總面積，而且利于列管式冷凝器的筒體的劃線與打孔。但換熱管間不太好清理，可用不易出現污漬或可用有機化學清理污漬以及允許損耗較高的工作中情況。

轉角三角形的一邊與注入平行面，其特點接近等邊三角形和正方形二種排列方式正中間，不宜作為立式冷卻器，因底部換熱管外表面造成的漸漸地加厚型的冷疑液膜會使熱傳導消弱。正方形排列方式不緊湊型，但利于工業設備清潔，常見于殼程化學物質易結污漬的浮頭式設備。管間安全通道沿管教應該是連續的。在升降式支點的縱流熱交換器中，便于便捷折流桿的污水處理，經常選擇該類排列方式。

內切圓排列作為小殼徑列管式冷凝器時比正三角形排列還緊湊型，靠近罩殼的地域走管均勻。對于多管程設備，可選擇構成排列法，每程均屬正三角形排列，而各程正中間呈正方形排列，便于于分派分程擋板。
